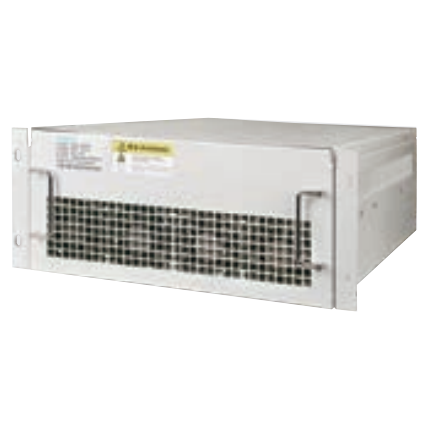

工作原理
有源電力濾波器通過外部電流互感器 CT，實時檢測負載電流，并通過內部 DSP 計算，提取出負載電流的諧波成分，然后通過 PWM 信號發
送給內部 IGBT，控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流，實現濾波功能。
功能特點
● 25~900A 全系列；
● 濾波范圍廣，同時濾除 2~61 次諧波或用戶指定次諧波；
● 響應速度快，瞬時響應時間＜ 100us，全響應時間＜ 10ms；
● 多功能性，同時治理多種電能質量問題，諧波、無功及不平衡負載三種補償模式；
● 效率高，模塊效率＞ 97%，損耗＜ 3%；
● 允許互感器安裝在電源側或負載側，用戶可根據現場情況自由選擇；
● 采用三電平逆變，DSP+CPLD 全數字控制方式；
● 自動跟蹤補償電網中變化的諧波電流，補償性能不受系統阻抗影響。
